ÉCRANS ACOUSTIQUES PANACOR HG4-47

DESCRIPTION TECHNIQUE DU PRODUIT

Le panneau acoustique PANACOR HG4-47 est un produit spécialement conçu pour réduire le bruit provoqué par la circulation routière et ferroviaire.



Les critères de conception ont pris, comme référence, la firme sonore du bruit provenant du trafic routier, en adaptant son comportement acoustique afin d’optimiser l’efficacité du panneau acoustique. Il a également été conçu en optimisant le comportement mécanique du panneau en le dotant de la géométrie et de la structure nécessaires afin d’optimiser son comportement mécanique face à la pression du vent.

Barrières acoustiques en béton - Panacor
Barrières acoustiques en béton - Panacor
Mesures Générales
Longueur 2000 - 5000mm
Hauteur 1000mm - 2400mm
Épaisseur 180mm

COMPOSITION DE L’ÉCRAN

Le panneau phono-absorbant en béton de type PANACOR HG4-47 est composé de 8 cm de béton armé HA-30 avec une maille de 15×15 6 B500s et 10 cm de béton poreux travaillé avec des dimensions profilées conformément au plan fourni, composé de granulat de concassage présentant différentes granulométries. Les panneaux sont installés entre des profils HEB/HEA disposés verticalement afin d’obtenir la hauteur souhaitée pour les modules de 1 000 mm/2 000 mm, et avec une distance variable entre profils.

Barrières acoustiques en béton - Panacor
Barrières acoustiques en béton - Panacor
CARACTÉRISTIQUES ACOUSTIQUES
CLASS B3 DLR = 47 dB
CLASS A2 DL∝ = 4 dB
CARACTÉRISTIQUES MÉCANIQUES
CREUX DE L = 4.0m 433 kg/m2
CREUX DE L = 5.0m 277 kg/m2

COMPOSANTS STRUCTURAUX

La structure/support de l’écran est composée de profils mécaniques de type HEA/HEB avec une plaque base soudée, tous deux de qualité S275JR conformément à la norme EN 10025. Les profils et les plaques bases sont galvanisés et thermo-laqués conformément aux critères de la norme EN 1461 et EN 15773.

L’ancrage des profils sur le ciment est réalisé à l’aide de boulons de diamètre, longueur et qualité variables selon les conditions spécifiques de chaque projet.

Barrières acoustiques en béton - Panacor

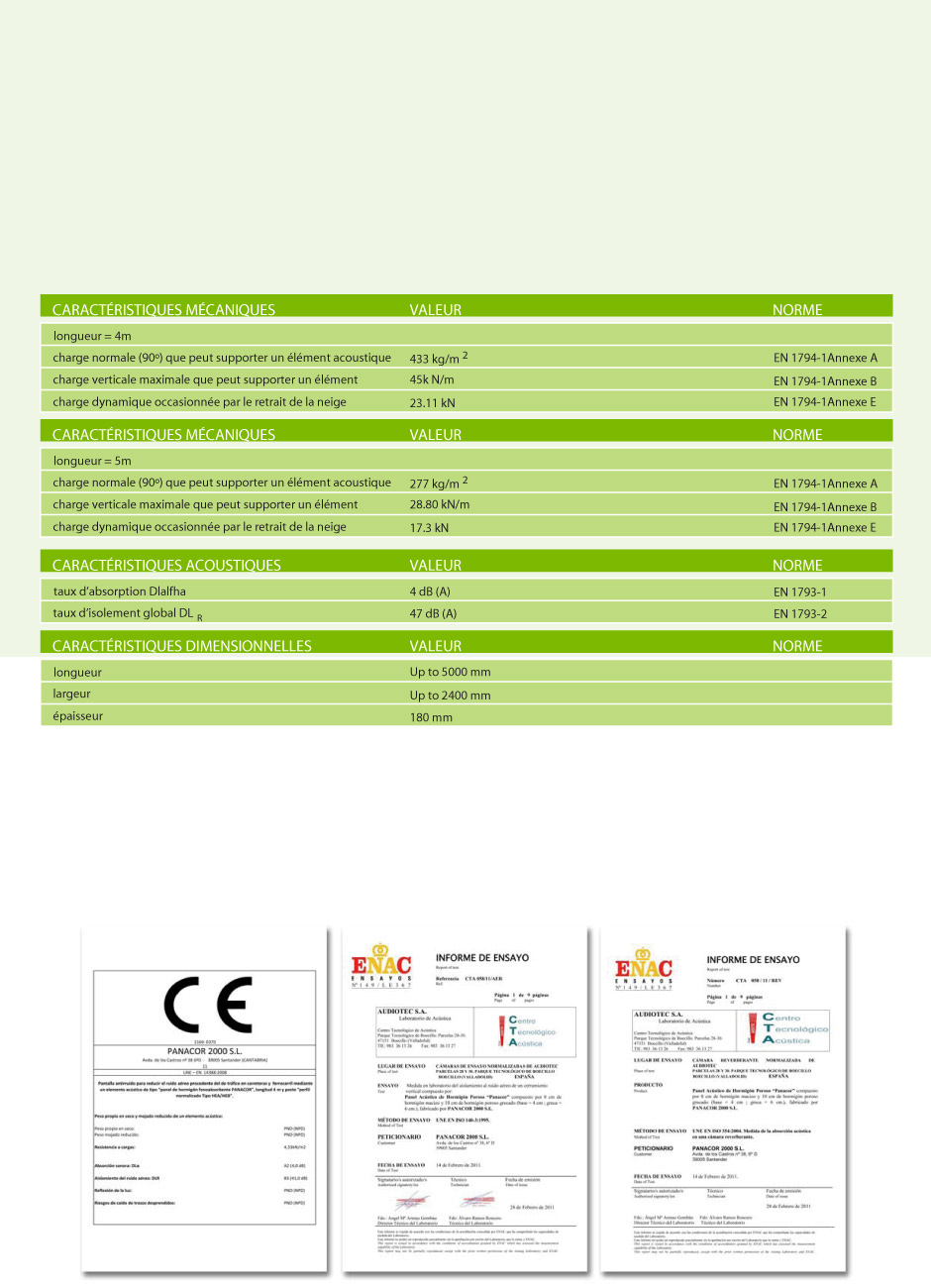

COMPORTEMENT GÉNÉRAL

Barrières acoustiques en béton - Panacor
